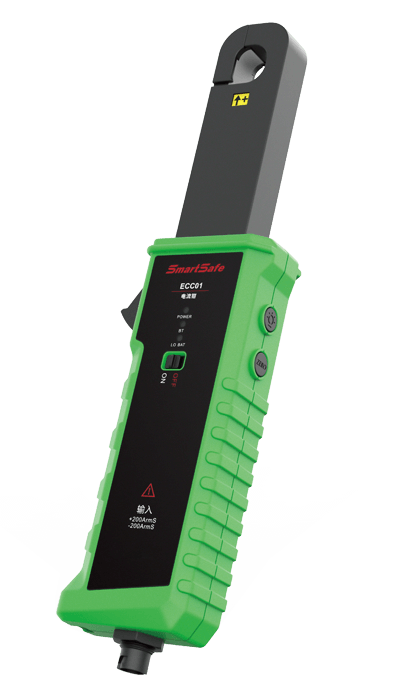

De ECC01 is een testtool voor EV-circuit systemen die DC-spanning, DC-stroom en AC-stroomtesten ondersteunt. Het maakt
non-contactcircuittesten onder spanningsomstandigheden mogelijk en is ontworpen voor gebruik met P01, P03, ST13, ST10, en
andere compatibele apparatuur.

Kenmerken

• Non-contact DC-testing, waardoor veilige en eenvoudige detectie mogelijk is terwijl het systeem is ingeschakeld.
• Anti-elektromagnetische interferentie zorgt voor stabiele en betrouwbare meetgegevens.
• Automatische bereikselectie in combinatie met een ruisonderdrukkingsalgoritme biedt snelle en nauwkeurige metingen.
• Ergonomisch ontwerp, compact en draagbaar.

Functies

• Ondersteunt DC-spanning- en stroomtesten met een dual-mode display.
• Ondersteunt AC-stroomtesten.
• Ondersteunt bereikselectie.
• Real-time weergave van gemeten waarden, inclusief maximum, minimum en piek-naar-piek waarden.
• Opslaan en afspelen van meetgolven.

Technische specificaties

• Testfuncties: DC-stroomtest, DC-spanningstest, AC-stroomtest
• Batterij: 9 V droge cel
• Stroomtestmethode: Clamp CT, non-contact meting
• Bekdimensionering: 16x18 mm
• Ingangsmeetbereik: 0~200 A AC/DC
• Resolutie: 1 mA AC/DC
• Output Gear: 10 mV/A (0200 A)
• Nauwkeurigheid: ±3% FS (23°C ± 5°C, onder 75% RH)
• Fasefout: <3° (AC 50 Hz / 60 Hz, 23°C ± 2°C)
• Zero-instelling: Zero-aanpassing via de ZERO-toets
• Frequentierespons: DC ~ 50 kHz
• Werkstroom: 500 mA
• Werktemperatuur: 0~50°C
• Afmetingen: 278x71x37 mm
